Pulidora de anillos de precisión plana LP12A

Pulidora de anillos de precisión plana LP12A

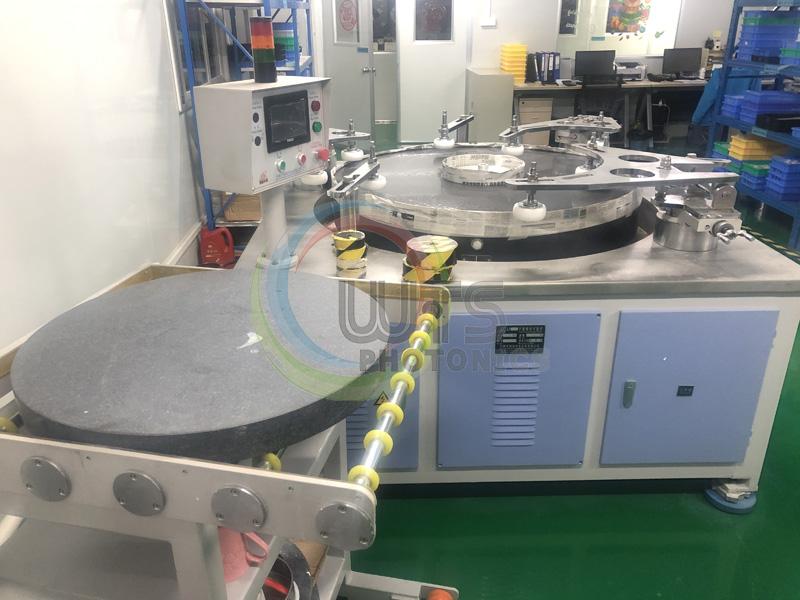

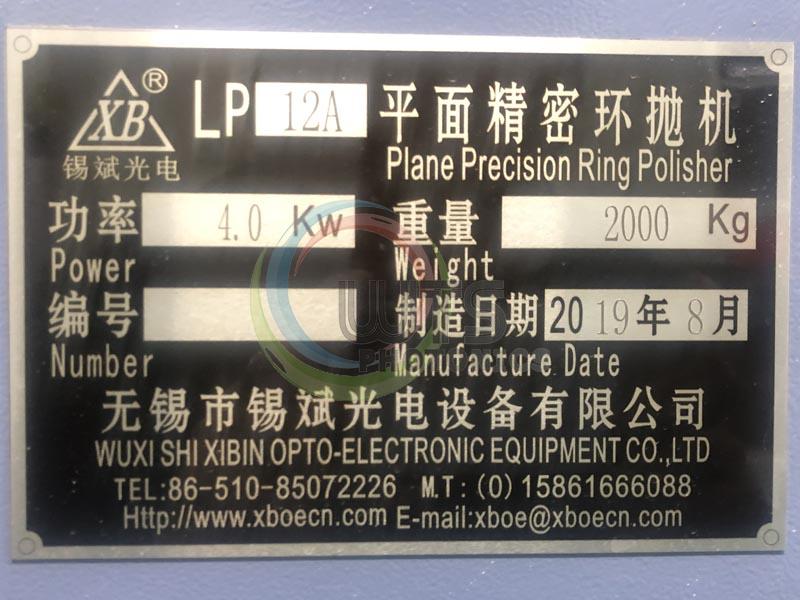

El 19 de septiembre de 2019, el pulidor de anillo de precisión plano LP12A personalizado de WUXI SHI XIBIN OPTO-ELECTRONIC EQUIPMENT CO., LTD llegó a WTS.

La pulidora de anillo de precisión plana se utiliza para procesar productos de ventana de gran diámetro. El tamaño máximo de procesamiento puede alcanzar los 400 mm y la precisión de planitud de la superficie puede alcanzar L/20.

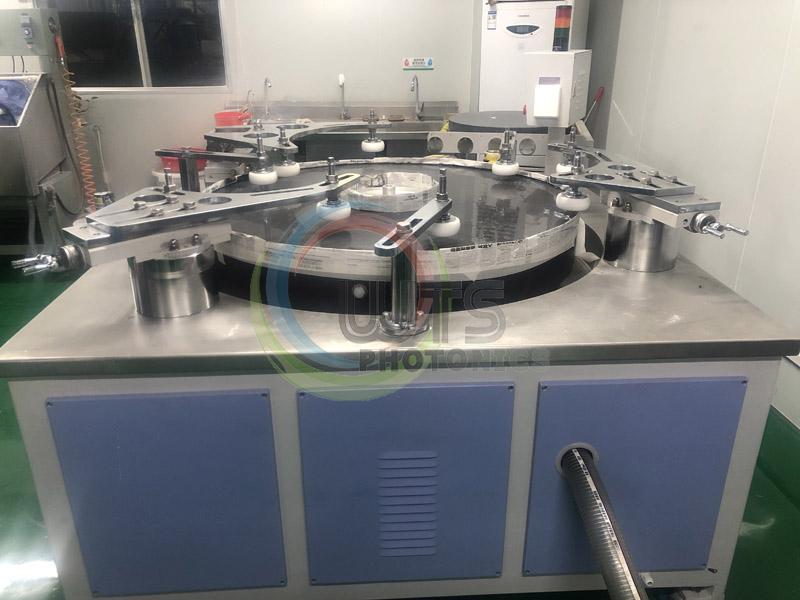

Pulidora de anillos de precisión plana LP12A

1. La función principal del equipo

Esta máquina herramienta se utiliza principalmente para el rectificado y pulido de precisión de vidrio óptico, cuarzo, cristal, componentes planos metálicos y no metálicos de alta precisión. Utiliza un reductor de tornillo sin fin de alta potencia y rodamientos de bolas de empuje de gran tamaño. Las encimeras de granito presentan una deformación mínima en diferentes entornos y temperaturas. La máquina herramienta incorpora una mesa de acero inoxidable, un tanque de agua limpio y elegante, fácil de limpiar, regulación de velocidad de frecuencia variable y un alto par de salida.

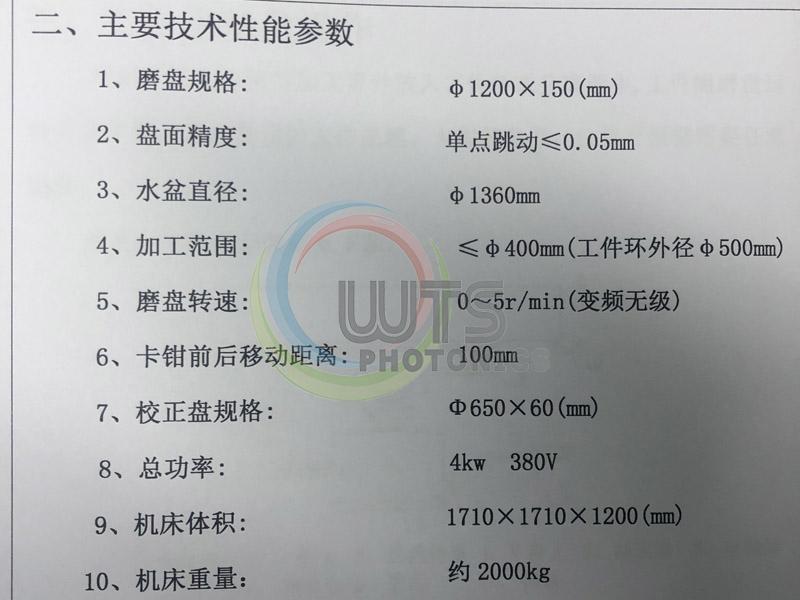

2. Parámetros técnicos:

1) Especificaciones del disco de amolado: Φ1200x150 mm

2)Precisión de superficie: punto único de desviación ≤ 0,05 mm

3)Diámetro del lavabo: Φ1360 mm

4)Rango de procesamiento: Φ 400 mm (diámetro exterior del anillo de la pieza de trabajo Φ 500 mm)

5)Velocidad de rotación del disco de amolado: 0 ～ 5r/min (conversión de frecuencia continua)

6)Distancia de movimiento hacia adelante y hacia atrás del calibrador: 100 mm

7)Especificaciones del disco de calibración: Φ650x60 mm

8)Potencia total de la máquina herramienta: 4KW 380V

9)Dimensiones: 1710 × 1710 × 1200 (mm)

10)Peso de la máquina: aproximadamente 2000 kg

La pulidora de anillo de precisión plana LP12A amplía considerablemente el rango de tamaño de procesamiento de los productos y garantiza la precisión de procesamiento de productos de gran calibre. Los productos procesados ​​por la pulidora de anillo pueden utilizarse en el cielo para ventanas de alta precisión de cohetes y satélites; en el mar para submarinos; y también para lentes de transmisión y lentes de reflexión de alta precisión. Interferómetros ZYGO.

Con la continua incorporación de equipos, la línea de producción de WTS se enriquecería y podría ofrecer más soluciones ópticas.
