Prismas de cuña y ventanas de cuña de sílice fundida y N-BK7

Laboratory Preferred Wedge-shaped Prisms

Prismas de cuña y ventanas de cuña de sílice fundida y N-BK7

A prisma de cuña Es un elemento óptico con un plano inclinado que permite desviar la trayectoria óptica hacia el lado más grueso, compensando el ángulo de la trayectoria óptica incidente con un solo ángulo. Al combinar ambos, se puede utilizar como prisma de deformación para corregir el haz láser o ajustar la dirección del haz saliente dentro de un rango determinado, lo que lo convierte en un dispositivo ideal para ajustar la trayectoria óptica.

WTS le ofrece un servicio integral para diseño personalizado.

  • Pago :

    T/T payment

  • Puerto de embarque :

    FUZHOU

  • origen del producto :

    China
CONSULTE AHORA
CATEGORÍAS DE PRODUCTOS
NUEVOS PRODUCTOS
  • Detalles del producto

Prismas de cuña y ventanas de cuña de sílice fundida y N-BK7

Descripción del producto: El prisma de cuña, también conocido como prisma de ángulo de cuña, es un elemento óptico con biseles inclinados que desvía el camino óptico hacia el lado más grueso. Tiene una función similar a la de las ventanas ópticas. Todos pueden utilizarse como componentes aislantes. Las cuñas pueden utilizarse para producir una pequeña desviación que impida el retorno a la fuente.

Presupuesto:
Material:N-BK7 o sílice fundida por UV, ZnSe, germanio, etc.
Tolerancia de dimensión:+0,0, -0,1 mm
Tolerancia al pensamiento:+/-0,2 mm
Calidad de la superficie:60-40 DE
Planitud de la superficie:λ/4 a 632,8 nm
Tolerancia de cuña:±1 minuto de arco
Apertura clara:>85% de la dimensión
Bisel:<0,25 mm × 45°
RevestimientoRecubrimiento AR, recubrimiento dieléctrico o según requerimiento

Wedge PrismsWedge Windows

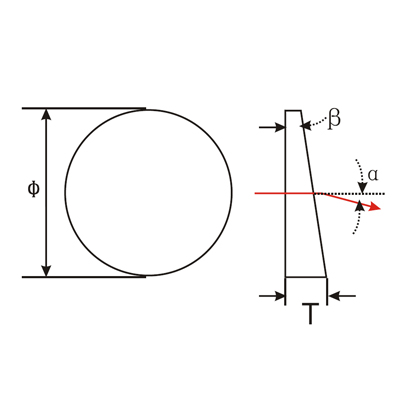

Tamaños típicos:
Diámetro (mm)Ángulo de desviación(α)Ángulo de cuña(β)
Φ25.41°1°57'
Φ25.42°3°53'
Φ25.44°7°46'
Φ25.46°11°39'

Están disponibles diferentes formas, tamaños, materiales y requisitos de revestimiento.

Ámbito de aplicación:

  1. Imágenes ópticas: Corrige aberraciones y aberraciones cromáticas, mejora la calidad de la imagen y hace que las imágenes sean más claras y precisas.
  2. Tecnología láser:Se utiliza para ajustar la dirección y el ángulo del rayo láser para lograr un control preciso de la orientación del rayo.
  3. Mediciones ópticas:Los prismas de cuña se pueden utilizar como elementos ópticos importantes para generar diferencias en la trayectoria óptica.
  4. Comunicación óptica:Ajuste la dirección de propagación de las señales ópticas para realizar la conmutación y el acoplamiento de señales ópticas entre diferentes trayectorias ópticas.
  5. Investigación científica:construir varios dispositivos ópticos experimentales para estudiar las características de polarización de la luz, las leyes de refracción y reflexión de la luz, etc.
