HOGAR Prismas ópticos Prismas penta

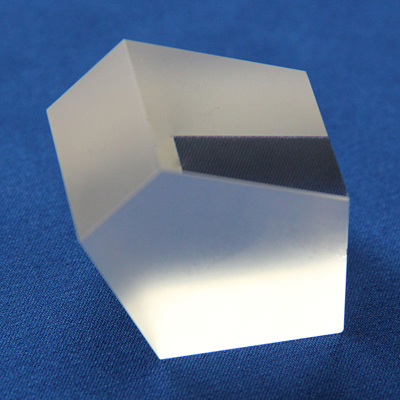

Prismas penta de vidrio óptico de alta precisión

Coated and inked pentagonal prism products

Prismas penta de vidrio óptico de alta precisión

Prismas pentagonales Son prismas de cinco lados que presentan una desviación de rayo de 90° y una imagen diestra.

Desviación de 90° del haz o de la imagen

Imagen para diestros
Los recubrimientos están disponibles

  • Pago :

    T/T Payment, Western Union

  • Puerto de embarque :

    Fuzhou China

  • origen del producto :

    China
CONSULTE AHORA
CATEGORÍAS DE PRODUCTOS
NUEVOS PRODUCTOS
  • Detalles del producto

Prismas penta de vidrio óptico de alta precisión

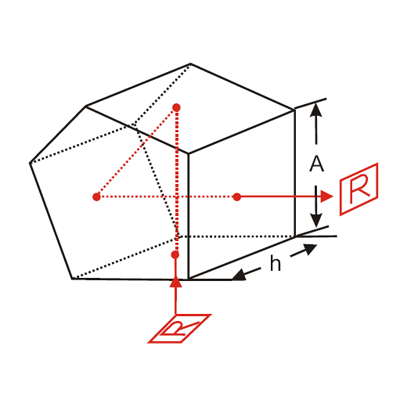

Prismas pentagonales Son prismas de cinco lados que presentan una desviación del rayo de 90° y una imagen hacia la derecha. El ángulo de desviación de 90° es por tanto independiente de la orientación del prisma, lo que lo hace especialmente importante en aplicaciones en las que la orientación del prisma no se puede controlar con precisión.

Debido a la geometría que no permite aprovechar la reflexión interna total, las superficies reflectantes deben recubrirse con un revestimiento metálico o dieléctrico.

Las superficies reflectantes estándar de los pentaprismas están recubiertas de aluminio o aluminio mejorado. En ocasiones, estas superficies están recubiertas con pintura negra.

Presupuesto:
Material:N-BK7, sílice fundida u otro vidrio óptico
Tolerancia de dimensión:+0,0, -0,2 mm
Calidad de la superficie:60-40 DE
Planitud de la superficie:λ/4 a 632,8 nm
Tolerancia de ángulo:±30 segundos de arco (estándar); ±5 segundos de arco (alta precisión)
Apertura clara:>85% de la dimensión
Bisel:<0,25 mm × 45°
Revestimiento:Superficies S1 y S2: Recubrimiento de MgF2 de una sola capa
Superficies S3 y S4: Aluminizadas y pintadas de negro

Tamaños típicos:
Dimensión: A×h (mm)Dimensión: Axh (mm)
2,5×2,52,5×2,5
7.0×5.010.0×10.0
15.0×15.020.0×20.0

Otros tamaños y revestimientos disponibles.

Escenarios de aplicación:

（1）Sistema de imágenes: la luz se puede reflejar varias veces para presentar una imagen vertical en el visor para telescopios y fotografía;

（2）Instrumentos de medición: se utilizan para estaciones totales o telémetros láser, que tienen aplicaciones importantes en topografía industrial, topografía inmobiliaria, medición de distancias militares, etc.

ETIQUETAS CALIENTES : Prismas penta N-BK7 Prismas pentagonales de sílice fundida Prismas de desviación de 90° Prismas de cinco superficies Prismas penta ópticos Prismas penta recubiertos
