Prismas de ángulo recto de vidrio óptico de alta precisión

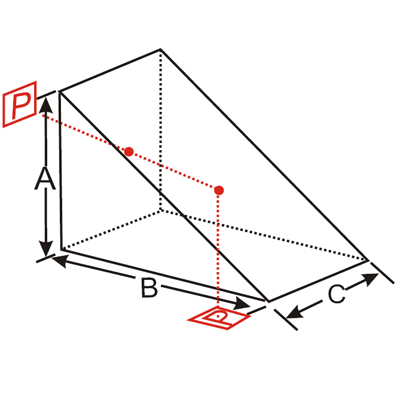

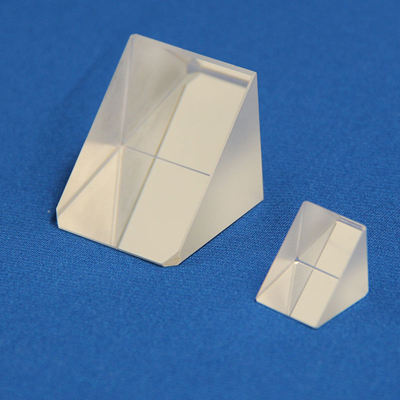

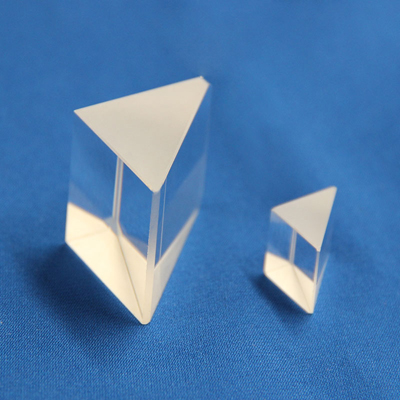

Prisma de ángulo recto Desvía o desvía un haz de luz 90° o 180°. Se utiliza a menudo en telescopios, periscopios y otros sistemas ópticos. Desviar el haz o la imagen 90° o 180° Material: N-BK7, sílice fundida por UV, CaF2, ZnSe o Ge Disponible con revestimiento AR y revestimiento HR

Coated and inked pentagonal prism products

Prismas penta de vidrio óptico de alta precisión

Prismas pentagonales Son prismas de cinco lados que presentan una desviación de rayo de 90° y una imagen diestra.Desviación de 90° del haz o de la imagenImagen para diestrosLos recubrimientos están disponibles

High-precision customizable optical glass Dove prisms

Prismas de paloma de vidrio de sílice fundido y BK7

Prisma de paloma Generalmente hecho de material de vidrio, tiene la forma simple de un prisma triangular en ángulo recto que permite que la luz se refleje dos veces en su interior, girando la imagen 180° sin cambiar la forma izquierda y derecha. En los sistemas ópticos, a menudo se utiliza para cambiar la dirección de la trayectoria óptica y ajustar la orientación de la imagen, y se usa ampliamente en instrumentos ópticos como telescopios y microscopios para optimizar la calidad de la imagen y la disposición de la trayectoria óptica.

High-precision coating customized Littrow Prisms

Prismas Littrow de 30° - 60° - 90°

Prismas Littrow de 30° - 60° - 90° Con ángulos de vértice de 30°, 60° y 90°, respectivamente. Generalmente está hecho de vidrio óptico y posee propiedades ópticas específicas que permiten que la luz se refleje y refracte internamente, y permite la selección y separación de longitudes de onda específicas.

Custom-coated High-precision Corner Cube Prisms

Prisma cúbico de esquina de vidrio óptico personalizado

prisma cúbico de esquina Es un elemento óptico que forma una estructura única con tres superficies reflectantes perpendiculares. Se utiliza ampliamente en medición láser, mapeo de teledetección y calibración de instrumentos de precisión, gracias a sus características de reflexión eficiente y desplazamiento de la trayectoria óptica. Sus ventajas de alta estabilidad, alta precisión y bajas pérdidas proporcionan soluciones fiables de control de la trayectoria óptica y transmisión de señales para sistemas ópticos complejos.

Prismas de techo de vidrio de sílice fundida y BK7

Prisma de techo Es un dispositivo óptico versátil diseñado para optimizar el espacio arquitectónico. Gracias a su precisa estructura prismática, capta y refracta eficientemente la luz natural, supera las limitaciones de los tragaluces tradicionales y canaliza la luz uniformemente hacia las profundidades del edificio, mejorando eficazmente la eficiencia de la iluminación interior y reduciendo el consumo energético de la iluminación diurna.

Prisma de medición y miniprisma de barra en L

El prisma de medición Puede reflejar la luz de manera eficiente y, con su diseño óptico preciso, puede mejorar en gran medida la distancia y la precisión de la medición, y se usa ampliamente en geodesia, topografía y cartografía de ingeniería y otros campos.El mini prisma de varilla L Es pequeño y fácil de transportar, y su diseño en forma de L lo hace flexible para adaptarse a entornos de medición complejos, brindando un soporte confiable para obtener datos precisos en escenarios como monitoreo de túneles y observación de asentamientos de edificios.

High Purity Equilateral Prisms And Dispersive Prisms

Prismas equiláteros y prismas dispersivos de vidrio óptico de alta calidad

Prismas equiláteros Todos tienen 60° en tres ángulos y a menudo se utilizan como prismas dispersivos debido a su geometría específica y propiedades ópticas, que pueden separar la luz en diferentes longitudes de onda y se utilizan ampliamente en el análisis espectral y otros campos.Prismas dispersivos Suelen tener una sección transversal triangular y, en función de la diferencia en el ángulo de refracción de diferentes longitudes de onda de la luz en el mismo material, pueden descomponer la luz policromática en luz monocromática, lo que desempeña un papel clave en espectrómetros, osciladores paramétricos ópticos y otros equipos.

Presupuesto:
Material:	N-BK7; vidrio óptico de sílice fundida UV, germanio, ZnSe, etc.
Tolerancia de dimensión:	±0,1 mm (estándar); ±0,05 mm (alta precisión)
Calidad de la superficie:	60-40 S/D (estándar); 10-5 S/D (alta precisión)
Planitud de la superficie:	λ/4 a 632,8 nm (estándar); λ/8 a 632,8 nm (alta precisión)

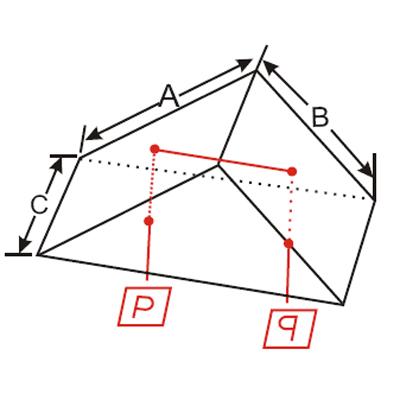

Desviación 180°:	±3 min de arco (estándar); ±30 s de arco (alta precisión)
Apertura clara:	>85% de la dimensión
Bisel:	<0,25 mm × 45°
Revestimiento:	Recubierto de AR, recubierto de aluminio y según requerimiento

Tamaños típicos:
AxBxC(mm)	AxBxC(mm)
3.0x3.0x3.0	15.0x15.0x15.0
5.0x5.0x5.0	25,4 x 25,4 x 25,4
10.0x10.0x10.0	38,1 x 38,1 x 38,1
12,7 x 12,7 x 12,7	50,8 x 50,8 x 50,8
