Lentes industriales láser

1. Las características principales de las lentes industriales
Imágenes de alta precisión
En comparación con las lentes de consumo (como las de teléfonos móviles y cámaras), las lentes industriales prestan más atención al control de la distorsión geométrica de la imagen (la tasa de distorsión suele ser <0,1%), resolución (se puede combinar con cámaras industriales de alto píxel) y contraste para garantizar la restauración de los detalles durante la inspección o medición.
Por ejemplo, en la inspección de obleas de semiconductores, los defectos a nivel de micrones deben identificarse mediante lentes industriales, lo que requiere resoluciones de lente de decenas de pares de líneas por milímetro (lp/mm).
Adaptarse a entornos complejos
Resistencia a vibraciones y golpes: Las líneas de producción industrial suelen estar acompañadas de movimientos mecánicos y las lentes deben diseñarse con estructuras (por ejemplo, carcasas metálicas, lentes reforzadas) para resistir las vibraciones y evitar la desviación de la trayectoria óptica.
Operación en amplio rango de temperatura: algunos escenarios (como talleres de alta temperatura, logística de cadena de frío) requieren que la lente funcione de manera estable a -20 °C ~ 60 °C o incluso temperaturas más extremas.
Resistente al polvo y la humedad: las lentes generalmente están protegidas con un nivel de protección IP65 o superior contra la entrada de polvo y líquidos.
Interfaz y compatibilidad
Las interfaces comunes incluyen montaje C (espacio entre bridas de 17,5 mm), montaje CS (espacio entre bridas de 12,5 mm), montaje F, etc., que deben coincidir con el tamaño de los sensores de las cámaras industriales (por ejemplo, sensores de 1/2 pulgada, 2/3 de pulgada).
Algunos lentes admiten zoom, ajuste manual/automático de apertura o control de luz integrado (por ejemplo, lentes telecéntricos con fuentes de luz coaxiales).

2. Los principales tipos y aplicaciones de lentes industriales
1. Lente telecéntrica
Peculiaridad:
Se adopta el diseño de trayectoria óptica telecéntrica, y el rayo principal del lado del objeto/imagen es paralelo al eje óptico, lo que puede eliminar la distorsión de perspectiva de "casi grande y lejos pequeño", y la precisión de la medición es extremadamente alta (error < 0,1%).
La gran profundidad de campo es adecuada para obtener imágenes uniformes y claras a diferentes distancias de objetos.
Aplicar:
Medición dimensional de precisión (por ejemplo, apertura de piezas de automóviles, espaciado de almohadillas de placas PCB), escaneo topográfico 3D, inspección de paquetes de semiconductores.

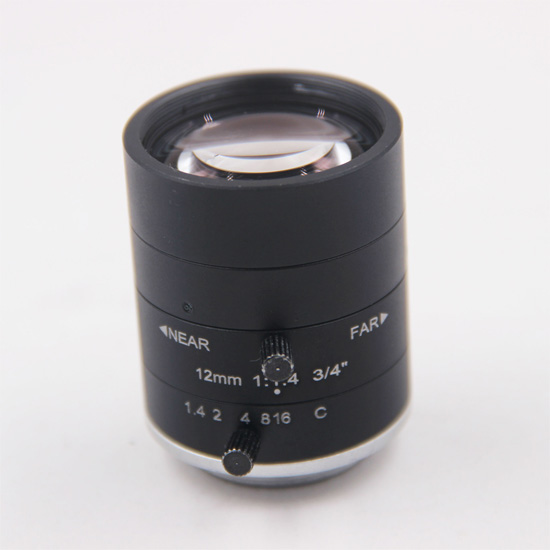

2. Lente de enfoque fijo
Peculiaridad:
Longitud focal fija, estructura simple, bajo costo, adecuado para escenarios de distancia de objeto fija (como detección de estación fija en la línea de ensamblaje).
Puede elegir diferentes distancias focales (por ejemplo, 8 mm, 12 mm, 25 mm, etc.) según sus necesidades de campo de visión y utilizar cámaras con diferentes resoluciones.
Aplicar:
Identificación de códigos de barras logísticos, detección de defectos en envases de alimentos, detección de rayones en superficies metálicas.
3. Lente de zoom
Peculiaridad:
La distancia focal se puede ajustar en un rango determinado (por ejemplo, 5-50 mm) y el zoom se puede ajustar de forma manual o motorizada para satisfacer las necesidades de diferentes campos de visión.
Algunos lentes con zoom de alta gama admiten "parfocal" (el enfoque no se desplaza al hacer zoom) para cambiar de escena de forma dinámica y sencilla.
Aplicar:
Línea de producción flexible (necesidad de adaptarse a diferentes tamaños de piezas de trabajo), monitoreo de seguridad (escaneo de área grande), guía de visión robótica (ajuste dinámico del campo de visión).
4. Lente de escaneo lineal
Peculiaridad:
Utilizado con cámaras de escaneo lineal, el plano focal de la lente es lineal, lo que permite el escaneo continuo de objetos en movimiento, como cintas transportadoras, para formar una imagen bidimensional.
La distancia focal y la cantidad de píxeles de la cámara de escaneo lineal determinan el ancho de escaneo (por ejemplo, con una cámara de escaneo lineal de 2048 píxeles, el campo de visión puede ser más amplio que 1 metro).
Aplicar:
Detección de defectos en la superficie de papel/película, inspección de precisión del color de material impreso, detección de fallas en línea en láminas de metal.
5. Lente macro
Peculiaridad:
Puede lograr imágenes de gran aumento a corta distancia (el aumento suele ser de 0,1 × ~ 5 ×), la distancia del objeto puede ser tan baja como unos pocos milímetros y la capacidad de restauración de detalles es fuerte.
A menudo se utiliza con una fuente de luz de anillo para eliminar sombras y es adecuado para fotografiar objetos pequeños.
Aplicar:
Inspección de componentes electrónicos (como pines de chips, juntas de soldadura de condensadores), imágenes microscópicas de especímenes de insectos y análisis de la textura de la superficie de piezas de precisión.
