Las lentes plano-cóncavas tienen una distancia focal negativa y normalmente se utilizan para provocar que un haz colimado diverja, como en un expansor de haz de tipo galileano o un telescopio.
1. Expansión de la viga
2. Proyección de luz
3. Ampliación de la distancia focal de un sistema óptico
Pago :
T/T Payment, Western UnionPuerto de embarque :
Fuzhou Chinaorigen del producto :
ChinaLentes plano-cóncavas de vidrio óptico
1. Expansión de la viga
2. Proyección de luz
3. Ampliación de la distancia focal de un sistema óptico
Lentes plano-cóncavas Tienen distancias focales negativas y pueden utilizarse para divergir haces colimados; en este caso, la superficie curva debe estar orientada hacia la fuente para minimizar la aberración esférica. Además, pueden emplearse para compensar los efectos de la aberración esférica causados por otras lentes en un sistema óptico. Dado que la aberración esférica del plano-cóncavo es negativa, puede utilizarse para compensar la aberración de otras lentes.
WTS ofrece lentes plano-cóncavas N-BK7, lentes plano-cóncavas de sílice fundida, Lentes plano-cóncavas de fluoruro de calcio, etc.
| Material: | Vidrio óptico de grado A, material UV, VIS, IR |
| Tolerancia de dimensión: | ±0,1 mm (estándar), ±0,05 mm (alta precisión) |
| Tolerancia de espesor central: | ±0,1 mm (estándar), ±0,05 mm (alta precisión) |
| Longitud focal paraxial: | ±2% |
| Calidad de la superficie: | 60/40 (estándar), 20/10 (alta precisión) |
| Apertura clara: | >85% |
| Figura de superficie: | λ/2 (estándar), λ/4 (alta precisión) a 633 nm |
| Centrado: | 3 minutos de arco |
| Bisel: | <0,25 mm × 45° |
| Revestimiento: | Según requerimiento |
Nota para lentes esféricas:
a. Otros materiales de vidrio óptico de Schott, Ohara, Hoya o CDGM chino también están disponibles bajo pedido.
b. Lentes esféricas hechas a medida en cualquier tamaño desde 1,0 a 300 mm de diámetro están disponibles bajo pedido.
Servicio de ventanilla única para Óptica de Visión-Óptica láser-Óptica médica-Comunicación óptica 5G-Óptica militar.
Tamaños típicos | ||||||

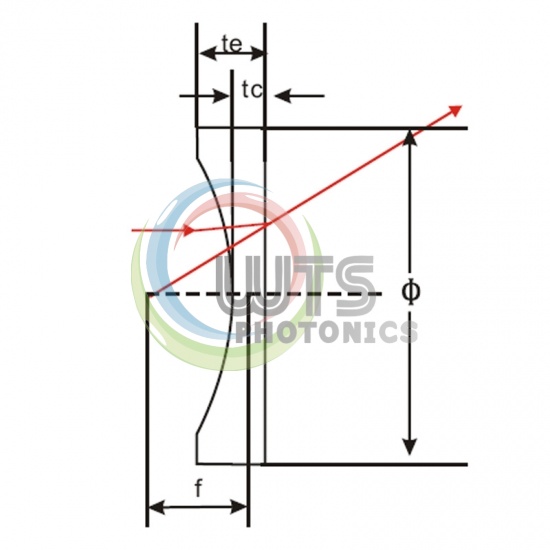

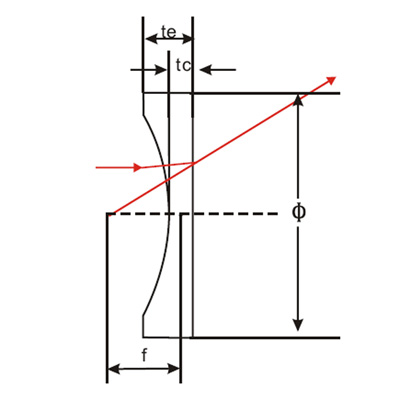

| N.º de artículo | Diámetro (mm) | f(mm) | R(mm) | Tc(mm) | Te(mm) | Fb(mm) |
| Material | N-BK7 | |||||
| PLCV001 | 6 | -12 | 6.22 | 2 | 2.77 | -13.31 |
| PLCV002 | 6 | -24 | 12.44 | 2 | 2.37 | -25.31 |
| PLCV101 | 12.7 | -15 | 7.79 | 2 | 5.27 | -16.35 |
| PLCV102 | 12.7 | -20 | 10.37 | 2 | 4.17 | -21.32 |
| PLCV103 | 12.7 | -25 | 12.97 | 2 | 3.7 | -26.33 |
| PLCV104 | 12.7 | -30 | 15.56 | 2 | 3.4 | -31.31 |
| PLCV105 | 12.7 | -40 | 20,75 | 2 | 3 | -41.32 |
| PLCV106 | 12.7 | -50 | 25,94 | 2 | 2.79 | -51.33 |
| PLCV107 | 12.7 | -75 | 38.9 | 2 | 2.52 | -76.31 |
| PLCV108 | 12.7 | -100 | 51.88 | 2 | 2.39 | -101.33 |
| PLCV201 | 25.4 | -35 | 18.15 | 2 | 7.18 | -36.32 |
| PLCV202 | 25.4 | -50 | 25,94 | 2 | 5.32 | -51.33 |
| PLCV203 | 25.4 | -70 | 36.31 | 2 | 4.29 | -71.32 |
| PLCV204 | 25.4 | -75 | 38.9 | 2 | 4.13 | -76.31 |
| PLCV205 | 25.4 | -100 | 51.88 | 2 | 3.58 | -101.33 |
| PLCV206 | 25.4 | -125 | 64,96 | 2 | 3.26 | -126.36 |
| PLCV207 | 25.4 | -150 | 77.8 | 2 | 3.04 | -151.3 |
| PLCV208 | 25.4 | -175 | 90.78 | 2 | 2.89 | -176.32 |
| PLCV209 | 25.4 | -200 | 103.75 | 2 | 2.78 | -201.33 |
| PLCV210 | 25.4 | -250 | 129.72 | 2 | 2.62 | -251.39 |
| PLCV211 | 25.4 | -300 | 155.6 | 2 | 2.52 | -301.29 |
| PLCV212 | 25.4 | -500 | 259.4 | 2 | 2.31 | -501.39 |
| PLCV213 | 25.4 | -1000 | 518.7 | 2 | 2.16 | -1001.28 |
| PLCV301 | 30 | -80 | 41.5 | 2 | 4.81 | -81.32 |
| PLCV302 | 30 | -100 | 51.88 | 2 | 4.22 | -101.33 |
| PLCV303 | 30 | -200 | 103.75 | 2 | 3.09 | -201.33 |
| PLCV304 | 38 | -50 | 25,94 | 2 | 10.28 | -51.33 |
| PLCV305 | 38 | -100 | 51.88 | 2 | 5.6 | -101.33 |
| PLCV306 | 38 | -150 | 77.8 | 2 | 4.36 | -151.3 |
| PLCV307 | 38 | -200 | 103.75 | 2 | 3.76 | -201.33 |
| PLCV308 | 38 | -350 | 181.55 | 2 | 3 | -351.31 |
| PLCV309 | 38 | -500 | 259.4 | 2 | 2.7 | -501.39 |
| PLCV310 | 38 | -700 | 363.1 | 2 | 2.5 | -701.31 |
| PLCV401 | 40 | -50 | 25,94 | 2 | 11.42 | -51.33 |
| PLCV501 | 50 | -75 | 38.9 | 2 | 12.1 | -76.97 |
| PLCV502 | 50 | -100 | 51.88 | 3 | 9.42 | -101.99 |
| PLCV503 | 50 | -150 | 77.8 | 3 | 7.13 | -151.96 |
| PLCV504 | 50 | -200 | 103.75 | 3 | 6.06 | -201.99 |
| PLCV505 | 50 | -250 | 129.72 | 3 | 5.43 | -252.05 |
| PLCV506 | 50 | -400 | 207 | 3 | 4.52 | -401.03 |
| PLCV507 | 50 | -500 | 259.4 | 3 | 4.21 | -502.05 |
| PLCV508 | 50 | -600 | 311.2 | 3 | 4.01 | -601.91 |
| PLCV509 | 50 | -800 | 415 | 3 | 3.75 | -802.02 |
| Material | Sílice fundida | |||||
| PLCV-FS01 | 12.7 | -15 | 6.92 | 2 | 6.17 | -16.41 |
| PLCV-FS02 | 12.7 | -20 | 9.2 | 2 | 4.54 | -21.38 |
| PLCV-FS03 | 12.7 | -25 | 11.51 | 2 | 3.91 | -26.38 |
| PLCV-FS04 | 12.7 | -30 | 13.8 | 2 | 3.55 | -31.37 |
| PLCV-FS05 | 12.7 | -40 | 18.41 | 2 | 3.13 | -41.38 |
| PLCV-FS06 | 25.4 | -35 | 16.11 | 2 | 8.2 | -36.36 |
| PLCV-FS07 | 25.4 | -50 | 23.01 | 2 | 5.82 | -51.38 |
| PLCV-FS08 | 25.4 | -75 | 34.51 | 2 | 4.42 | -76.38 |
| PLCV-FS09 | 25.4 | -100 | 46.03 | 2 | 3.79 | -101.42 |
| PLCV-FS10 | 25.4 | -150 | 69.02 | 2 | 3.18 | -151.39 |
| PLCV-FS11 | 25.4 | -175 | 80.54 | 2 | 3.01 | -176.43 |
| PLCV-FS12 | 25.4 | -200 | 92.04 | 2 | 2.88 | -201.42 |
| PLCV-FS13 | 25.4 | -250 | 115.08 | 2 | 2.7 | -251.5 |
| PLCV-FS14 | 25.4 | -300 | 138.04 | 2 | 2.59 | -301.41 |
| PLCV-FS15 | 25.4 | -500 | 230.1 | 2 | 2.35 | -501.5 |
| PLCV-FS16 | 25.4 | -1000 | 460.1 | 2 | 2.18 | -1001.42 |
| PLCV-FS17 | 38 | -50 | 23.01 | 3 | 13.03 | -52.07 |
| PLCV-FS18 | 38 | -100 | 46.03 | 3 | 7.1 | -102.1 |
| PLCV-FS19 | 38 | -150 | 69.02 | 3 | 5.67 | -152.07 |
| PLCV-FS20 | 38 | -200 | 92.04 | 3 | 4.98 | -202.11 |
| PLCV-FS21 | 38 | -350 | 161.06 | 3 | 4.13 | -352.13 |
| PLCV-FS22 | 38 | -500 | 230.1 | 3 | 3.79 | -502.19 |
