Lentes plano-convexas de vidrio óptico personalizadas, proveedores de lentes plano-convexas de vidrio óptico de China

Las lentes plano-convexas se utilizan mejor cuando un punto conjugado (distancia al objeto S o distancia a la imagen S') es más de cinco veces mayor que el otro. Esta forma de lente es prácticamente la óptima para enfocar la luz colimada o para colimar una fuente puntual.

High Presion Double Convex Lenses and Bi-convex Lenses

Lentes dobles convexas y biconvexas de alta presión

Lentes doble convexas, lentes biconvexas Tienen dos superficies curvas hacia afuera, una distancia focal positiva y son útiles para imágenes 1:1 y en sistemas multielemento.Estas lentes están diseñadas para tener una distancia focal de f = (R1*R2)/((n-1)*(R2-R1)) 1. Compatible con el paquete de diseño óptico Zemax 2. Longitud focal positiva 3. Material según requerimiento

Lentes plano-cóncavas de vidrio óptico

Las lentes plano-cóncavas tienen una distancia focal negativa y normalmente se utilizan para provocar que un haz colimado diverja, como en un expansor de haz de tipo galileano o un telescopio.1. Expansión de la viga2. Proyección de luz3. Ampliación de la distancia focal de un sistema óptico

High Presion Double Concave Lenses and Bi-concave Lenses

Lentes cóncavas dobles y bicóncavas de alta presión

Las lentes bicóncavas son similares a las planocóncavas, ya que se utilizan para producir luz divergente. La bicóncava es ideal cuando el haz de entrada converge. 1. Compatible con el paquete de diseño óptico Zemax 2. Distancia focal negativa 3. Material según requerimiento

Lentes acromáticas de vidrio óptico de precisión (dobletes)

Lentes acromáticas (dobletes) También están disponibles acromáticos recubiertos VIS 0° y VIS-NIR Corrige las aberraciones esféricas y cromáticas en el ejeLentes acromáticas personalizadas disponibles

Optical Glass Plano-Concave Cylinrical Lenses

Lentes cilíndricas plano-cóncavas de vidrio óptico

Las lentes cilíndricas cóncavas-planas se utilizan para proporcionar poder de enfoque en una sola sección, para iluminación o detección de luz de fuentes lineales. También se utilizan para la compresión anamórfica de haces e imágenes.1. Ideal para aplicaciones que requieren ampliación en una dimensión2. Se utiliza para transformar un haz colimado en una línea3. Factores de forma rectangulares y circulares disponibles

Lentes asféricas de vidrio de precisión óptica

Lentes asféricas de precisión Colimar o enfocar la luz con un solo elementoReducir la aberración esférica Reducir el peso general del sistema

Optical Glass Ball Lenses and Half ball lenses

Lentes esféricas de vidrio óptico y lentes de media bola

Las lentes de bola de vidrio óptico se utilizan comúnmente 1. Colimación y enfoque láser 2. Acoplamiento de láser a fibra 3. Acoplamiento de fibra a fibra 4. Acoplamiento de fibra a detector

Material:	Vidrio óptico de grado A o sílice fundida, CaF2, silicio, germanio
Tolerancia de dimensión:	±0,1 mm (estándar), ±0,05 mm (alta precisión)
Tolerancia de espesor central:	±0,1 mm (estándar), ±0,05 mm (alta precisión)
Longitud focal paraxial:	±2%
Calidad de la superficie:	60/40 (estándar), 20/10 (alta precisión)
Apertura clara:	>85%
Figura de superficie:	λ/2 (estándar), λ/4 (alta precisión) a 633 nm
Centrado:	3 minutos de arco
Bisel:	<0,25 mm × 45°
Revestimiento:	Según requerimiento

Tamaños típicos

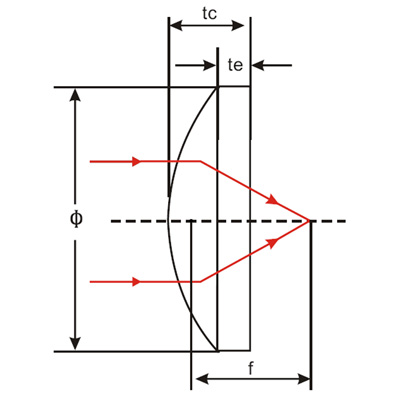

N.º de artículo	Diámetro (mm)	f(mm)	R(mm)	Tc(mm)	Te(mm)	Fb(mm)
Material	N-BK7
PLCX001	6	12	6.22	2.27	1.5	10.5
PLCX002	6	30	15.56	1,79	1.5	28.82
PLCX101	10	15	7.78	3.8	2	12.5
PLCX102	10	22	11.4	3.1	1.9	20
PLCX103	12.7	20	10.37	3.97	1.8	17.39
PLCX104	12.7	25	12.94	3.47	1.8	22.67
PLCX105	12.7	30	15.56	3.16	1.8	27.92
PLCX106	12.7	40	20,75	2.8	1.8	38.16
PLCX107	12.7	50	25,94	2.59	1.8	48.3
PLCX108	12.7	75	38.9	2.32	1.8	73.47
PLCX109	12.7	100	51.88	2.19	1.8	98.57
PLCX201	25.4	25	13.18	11.65	2	17.74
PLCX202	25.4	30	15.56	8.57	2	24.35
PLCX203	25.4	40	20,75	6.35	2	35.82
PLCX204	25.4	50	25,94	5.32	2	46.51
PLCX205	25.4	60	31.12	4.72	2	56.89
PLCX206	25.4	75	38.9	4.13	2	72.27
PLCX207	25.4	100	51.88	3.58	2	97.66
PLCX208	25.4	125	64.86	3.27	2	122.89
PLCX209	25.4	150	77.8	3.04	2	147,98
PLCX210	25.4	175	90.78	2.89	2	173.1
PLCX211	25.4	200	103.75	2.78	2	198.18
PLCX212	25.4	300	155.6	2.52	2	298.31
PLCX213	25.4	400	207	2.39	2	397.49
PLCX214	25.4	500	259.4	2.31	2	498.56
PLCX301	30	50	25,94	7.28	2.5	45.21
PLCX302	30	75	38.9	5.51	2.5	71.36
PLCX303	30	100	51.88	4.72	2.5	96.91
PLCX304	30	150	77.8	3.96	2.5	147.38
PLCX305	38	50	25.92	11.3	3	42.6
PLCX306	38	75	38.87	8	3	69.7
PLCX307	38	100	51.83	6.6	3	95.7
PLCX308	38	150	77,75	5.3	3	146.5
PLCX309	38	200	103.66	4.8	3	196.5
PLCX310	38	350	181.41	4	3	347.4
PLCX311	38	500	259.15	3.7	3	497.6
PLCX501	50.8	100	51.88	9.64	3	93.67
PLCX502	50.8	125	64.86	8.18	3	119.65
PLCX503	50.8	150	77.8	7.26	3	145.2
PLCX504	50.8	200	103.75	6.16	3	195,96
PLCX505	50.8	500	259.4	4.25	3	497.28
PLCX506	50.8	750	389	3.83	3	747.4
Material	Sílice fundida
PLCX-FS01	12.7	20	9.2	4.34	1.8	17.03
PLCX-FS02	12.7	25	11.51	3.71	1.8	24.47
PLCX-FS03	12.7	30	13.8	3.35	1.8	27.71
PLCX-FS04	12.7	40	18.41	2.93	1.8	38
PLCX-FS05	12.7	50	23.01	2.69	1.8	48.17
PLCX-FS06	12.7	75	34.51	2.39	1.8	73.37
PLCX-FS07	12.7	100	46.03	2.24	1.8	98.51
PLCX-FS08	25.4	35	16.11	8.2	2	29.39
PLCX-FS09	25.4	40	18.41	7.08	2	35.16
PLCX-FS10	25.4	50	23.01	5.82	2	46.03
PLCX-FS11	25.4	75	34.51	4.42	2	71,98
PLCX-FS12	25.4	100	46.03	3.79	2	97.45
PLCX-FS13	25.4	125	57.54	3.42	2	122.72
PLCX-FS14	25.4	150	69.02	3.18	2	147.84
PLCX-FS15	25.4	175	80.54	3.01	2	173
PLCX-FS16	25.4	200	92.04	2.88	2	198.08
PLCX-FS17	25.4	250	115.08	2.7	2	248.28
PLCX-FS18	25.4	300	138.04	2.59	2	298.26
PLCX-FS19	25.4	500	230.1	2.35	2	498.52
PLCX-FS20	25.4	750	345.1	2.23	2	748.57
PLCX-FS21	25.4	1000	460.1	2.18	2	998.56
PLCX-FS22	38	75	34.51	8.7	3	69.05
PLCX-FS23	38	100	46.03	7.1	3	95.19
PLCX-FS24	38	150	69.02	5.67	3	146.14
PLCX-FS25	38	200	92.04	4.98	3	196.64
PLCX-FS26	38	250	115.08	4.58	3	247
PLCX-FS27	38	300	138.04	4.31	3	297.09
PLCX-FS28	38	500	230.1	3.79	3	497.54
PLCX-FS29	38	750	345.1	3.52	3	747.68
PLCX-FS30	38	1000	460.1	3.39	3	997.73
