¿Qué es un espejo de Praga?

Aug 03, 2018

El reflector Bragg (también conocido como reflector Bragg distribuido) es una estructura reflectora que consta de dos materiales ópticos compuestos por estructuras multicapa ajustables. El más común es un cuarto de espejo, donde cada capa de espesor corresponde a un cuarto de la longitud de onda.
El reflector Bragg (también conocido como reflector Bragg distribuido) es una estructura reflectora compuesta por dos materiales ópticos compuestos por estructuras multicapa ajustables. El más común es un cuarto de espejo, donde el espesor de cada capa corresponde a un cuarto de la longitud de onda. Esta última condición se aplica en caso de incidencia directa. Si el reflector se utiliza para un ángulo de incidencia grande, el espesor relativo de la capa requerida es mayor.

Cómo funciona el espejo de Praga
Las reflexiones de Fresnel se producen en cada interfaz entre dos materiales. En la longitud de onda de trabajo, la diferencia de distancia entre la luz reflejada en las dos interfaces adyacentes es de media longitud de onda. Además, el símbolo del coeficiente de reflexión en la interfaz también cambia. Por lo tanto, toda la luz reflejada en la interfaz interfiere entre sí y genera una fuerte reflexión. La reflectividad se determina por el número de capas y la diferencia de índice de refracción entre los materiales. El ancho de banda de reflexión se determina principalmente por la diferencia de índice de refracción.

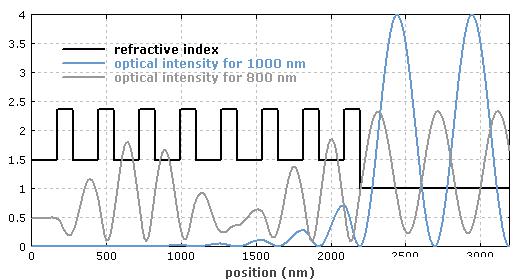

La FIG. 1 muestra la curva de penetración del campo eléctrico del reflector Bragg con 8 capas de materiales de TiO2 y SiO2. La curva azul corresponde a la distribución de intensidad de la luz con una longitud de onda de 1000 nm que entra desde la derecha. Se debe tener en cuenta que la curva de intensidad fuera del espejo oscila debido al efecto de interferencia de las ondas en la dirección opuesta. La curva gris es la curva de distribución de intensidad cuando la longitud de onda es de 800 nm, cuando una gran parte de la luz puede pasar a través del revestimiento del reflector.

La curva de penetración del campo eléctrico del espejo Bragg.

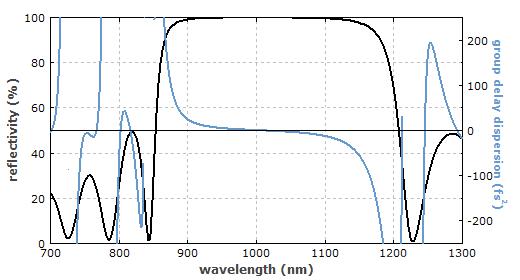

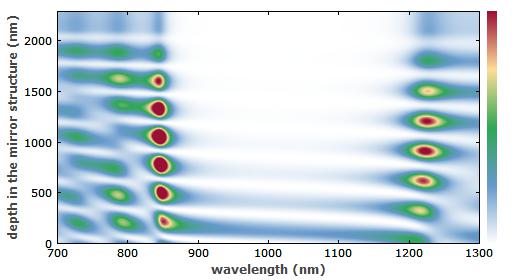

La figura 2 muestra la curva de cambio de reflectividad y dispersión de retardo de tiempo de grupo con la longitud de onda. La reflectividad es muy alta en algunos anchos de banda ópticos, lo que está relacionado con la diferencia del índice de refracción y el número de capas de los materiales utilizados. La dispersión se calcula mediante la segunda derivada de la fase reflejada con respecto a la frecuencia óptica. La dispersión es pequeña en la longitud de onda central de la banda del reflector, pero aumenta rápidamente en ambos lados. La figura 3 muestra la escala de color del campo óptico que penetra el reflector. Como puede ver, solo una pequeña fracción del campo de luz puede penetrar el reflector.
El tipo de espejo Bragg

Los reflectores Bragg se pueden preparar mediante las siguientes técnicas:
Los reflectores dieléctricos emplean técnicas de recubrimiento de película fina, como la evaporación por haz de electrones o la pulverización catódica por haz de iones, que pueden usarse como reflectores láser para láseres de estado sólido.
Esta reflexión consiste en materiales amorfos.
Las rejillas de Bragg de fibra, incluidas las rejillas de fibra de período largo, se utilizan comúnmente en láseres de fibra y otros dispositivos de fibra óptica.
De manera similar, la rejilla de Bragg del cuerpo también puede fabricarse con materiales fotosensibles.
El espejo Bragg semiconductor se puede preparar mediante fotolitografía.
El reflector se puede utilizar en diodos láser, especialmente en láseres de emisión superficial.
También hay varios tipos de reflectores Bragg utilizados en la estructura de guía de ondas, que adoptan una estructura de guía de ondas corrugada y se preparan mediante fotolitografía.
Este tipo de rejilla se puede utilizar en algunos reflectores Bragg distribuidos o diodos láser de retroalimentación distribuida. También existe un diseño de reflector multicapa, que es diferente del diseño simple de reflector de un cuarto. Con el mismo número de capas, generalmente tiene un índice de refracción más bajo, pero se puede optimizar como un reflector dicroico o un reflector chirped para la compensación de dispersión.
