Lentes cóncavas dobles y bicóncavas de alta presión

High Presion Double Concave Lenses and Bi-concave Lenses
High Presion Double Concave Lenses and Bi-concave Lenses

Lentes cóncavas dobles y bicóncavas de alta presión

Las lentes bicóncavas son similares a las planocóncavas, ya que se utilizan para producir luz divergente. La bicóncava es ideal cuando el haz de entrada converge.

1. Compatible con el paquete de diseño óptico Zemax

2. Distancia focal negativa

3. Material según requerimiento

  • Pago :

    T/T Payment, Western Union

  • Puerto de embarque :

    Fuzhou China

  • origen del producto :

    China
CONSULTE AHORA
CATEGORÍAS DE PRODUCTOS
NUEVOS PRODUCTOS
  • Detalles del producto

Lentes cóncavas dobles y bicóncavas de alta presión

Lentes cóncavas dobles, Lentes bicóncavas Es similar a las lentes plano-cóncavas, ya que se utilizan para producir luz divergente. Las bicóncavas se utilizan mejor cuando el haz de entrada es convergente.

1. Compatible con el paquete de diseño óptico Zemax

2. Distancia focal negativa

3. Material según requerimiento

WTS ofrece productos de lentes cóncavas dobles personalizados.

Material: Vidrio óptico, BK7, sílice fundida, Schott, OHARA, CaF2, germanio etc.
Tolerancia de dimensión: ±0,1 mm (estándar), ±0,01 mm (alta precisión)
Tolerancia de espesor central: ±0,1 mm (estándar), ±0,02 mm (alta precisión)
Longitud focal paraxial: ±2%
Calidad de la superficie: 60/40 (estándar), 20/10 (alta precisión)
Apertura clara: >85%
Figura de superficie: λ/2 (estándar), λ/8 (alta precisión) a 633 nm
Centrado: 3 minutos de arco
Bisel: <0,25 mm × 45°
Revestimiento: Según requerimiento

Nota para lentes esféricas:
a. Otros materiales de vidrio óptico de Schott, Ohara, Hoya o CDGM chino, UVFS de Heraeus, Corning, germanio, silicio, ZnSe, ZnS, CaF2, zafiro también están disponibles a pedido.
b. Se encuentran disponibles bajo pedido lentes esféricas hechas a medida en cualquier tamaño, desde 1,0 hasta 300 mm de diámetro.

Servicio de ventanilla única para Óptica de Visión-Óptica láser-Óptica médica-Comunicación óptica 5G-Óptica militar.

Bi-concave Lenses

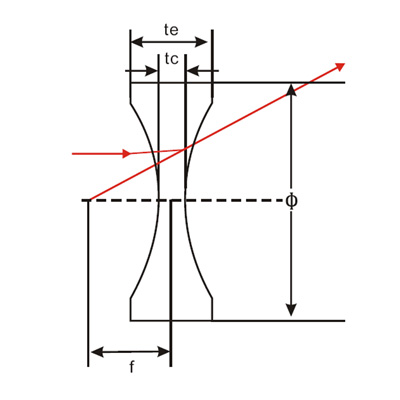

Tamaños típicos
Artículo No.Diámetro (mm)f(mm)R2=R2(mm)Tc(mm)Te(mm)Fb(mm)
MaterialN-BK7
BICV0016-1515.22.11.514.3
BICV0026-3030.831,791.529.42
BICV10112.7-1514.654.89213.27
BICV10212.7-2020.044.07218.62
BICV10312.7-2525.353.62223.82
BICV10412.7-3030.553.33228.89
BICV10512.7-4041.022,99239.04
BICV10612.7-5051.42.79249.08
BICV10712.7-7577.452.52274.24
BICV10812.7-100103.282.39299.16
BICV20125.4-2524.729.02222.24
BICV20225.4-31.731.557.34229.15
BICV20325.4-3535.086.76232.66
BICV20425.4-5050.935.22248.22
BICV20525.4-7577.094.11273.63
BICV20625.4-100103.043.57298.73
BICV20725.4-125129.123.252123.92
BICV20825.4-150155.13.042149
BICV20925.4-175181.132.892174.12
BICV21025.4-2002072.782199.07
BICV21125.4-250258.92.622249.12
BICV21225.4-300310.82.522299.17
BICV21325.4-500518.32.312499.21
BICV21425.4-10001037.12.162999.32
BICV30138-4544.8710.44241.46
BICV30238-5049,9710.5346.4
BICV30338-100102.576.55397.78
BICV30438-150154.75.343148.23
BICV30538-200206.74.753198.46
BICV30638-350362.443348.66
BICV30738-500518.13.73498,79
BICV30838-700725.63.53698.84
BICV40140-63.564.428.271.960.7
BICV50150-100102.069.2396.9
BICV50250-150154.277.13147.6
BICV50350-200206.2863198
BICV50450-250258.225.43248.2
BICV50550-400413.874.53398.5
BICV50650-450465.734.33448.6
BICV50750-500517.584.23448.6
BICV50850-600621.2843598.7
BICV50950-800828.643.83798.7
MaterialSílice fundida
BICV-FS016-1514.031.52.1515.5
BICV-FS026-3027.841.51.8230.51
BICV-FS0312.7-1514.1125.0215.67
BICV-FS0412.7-2018.7124.2220.67
BICV-FS0512.7-2523.3223.7625.68
BICV-FS0612.7-3027.9223.4630.68
BICV-FS0712.7-4037.1223.0940.68
BICV-FS0825.4-2523.3229.5225.68
BICV-FS0925.4-3532.5227.1735.68
BICV-FS1025.4-5046.3225.5550.68
BICV-FS1125.4-7569.3324.3575.69
BICV-FS1225.4-10092.3323.76100.68
BICV-FS1325.4-150138.3423.17150.68
BICV-FS1425.4-200184.3522.88200.69
BICV-FS1525.4-250230.3622.7250.69
BICV-FS1625.4-300276.3622.58300.68
BICV-FS1725.4-500460.422.35500.69
BICV-FS1825.4-1000920.4822.181000.69
BICV-FS1938-5046.48311.1251.02
BICV-FS2038-10092.4936,95101.03
BICV-FS2138-150138.535.62151.03
BICV-FS2238-200184.534.96201.02
BICV-FS2338-350322.5334.13351.03
BICV-FS2438-500460.5533.78501.02
BICV-FS2538-750690.5933.52751.02
BICV-FS2638-1000920.6433.391001.04
PLCX-FS2738300138.044.313297.09
PLCX-FS2838500230.13.793497.54
PLCX-FS2938750345.13.523747.68
PLCX-FS30381000460.13.393997.73
