Lentes cilíndricas plano-cóncavas de vidrio óptico personalizadas, proveedores de lentes cilíndricas plano-cóncavas de vidrio óptico de China

Las lentes plano-convexas se utilizan mejor cuando un punto conjugado (distancia al objeto S o distancia a la imagen S') es más de cinco veces mayor que el otro. Esta forma de lente es prácticamente la óptima para enfocar la luz colimada o para colimar una fuente puntual.

High Presion Double Convex Lenses and Bi-convex Lenses

Lentes dobles convexas y biconvexas de alta presión

Lentes doble convexas, lentes biconvexas Tienen dos superficies curvas hacia afuera, una distancia focal positiva y son útiles para imágenes 1:1 y en sistemas multielemento.Estas lentes están diseñadas para tener una distancia focal de f = (R1*R2)/((n-1)*(R2-R1)) 1. Compatible con el paquete de diseño óptico Zemax2. Longitud focal positiva3. Material según requerimiento

Lentes plano-cóncavas de vidrio óptico

Las lentes plano-cóncavas tienen una distancia focal negativa y normalmente se utilizan para provocar que un haz colimado diverja, como en un expansor de haz de tipo galileano o un telescopio.1. Expansión de la viga2. Proyección de luz3. Ampliación de la distancia focal de un sistema óptico

High Presion Double Concave Lenses and Bi-concave Lenses

Lentes cóncavas dobles y bicóncavas de alta presión

Las lentes bicóncavas son similares a las planocóncavas, ya que se utilizan para producir luz divergente. La bicóncava es ideal cuando el haz de entrada converge.1. Compatible con el paquete de diseño óptico Zemax2. Distancia focal negativa3. Material según requerimiento

Lentes acromáticas de vidrio óptico de precisión (dobletes)

Lentes acromáticas (dobletes)También están disponibles acromáticos recubiertos VIS 0° y VIS-NIRCorrige las aberraciones esféricas y cromáticas en el ejeLentes acromáticas personalizadas disponibles

Optical Glass Plano-Concave Cylinrical Lenses

Lentes cilíndricas plano-cóncavas de vidrio óptico

Las lentes cilíndricas cóncavas-planas se utilizan para proporcionar poder de enfoque en una sola sección, para iluminación o detección de luz de fuentes lineales. También se utilizan para la compresión anamórfica de haces e imágenes.1. Ideal para aplicaciones que requieren ampliación en una dimensión2. Se utiliza para transformar un haz colimado en una línea3. Factores de forma rectangulares y circulares disponibles

Lentes asféricas de vidrio de precisión óptica

Lentes asféricas de precisiónColimar o enfocar la luz con un solo elementoReducir la aberración esférica Reducir el peso general del sistema

Optical Glass Ball Lenses and Half ball lenses

Lentes esféricas de vidrio óptico y lentes de media bola

Las lentes de bola de vidrio óptico se utilizan comúnmente 1. Colimación y enfoque láser2. Acoplamiento de láser a fibra3. Acoplamiento de fibra a fibra4. Acoplamiento de fibra a detector

Material:	Vidrio óptico de grado A o sílice fundida
Tolerancia de dimensión:	+0,0, -0,1 mm
Tolerancia de espesor central:	±0,1 mm
Longitud focal paraxial:	±2%
Calidad de la superficie:	60/40
Apertura clara:	>85%
Figura de superficie:	λ/4 a 633 nm
Centrado:	3 minutos de arco
Bisel:	<0,25 mm × 45°
Revestimiento:	Según requerimiento

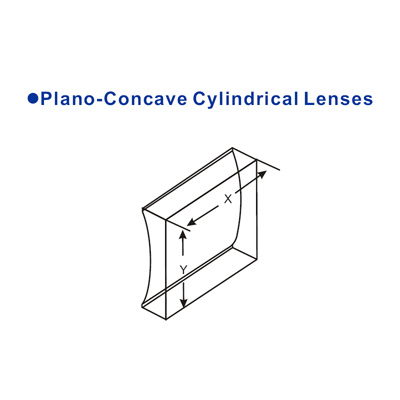

N.º de artículo	XxY(mm)	f(mm)	R(mm)	Tc(mm)	Te(mm)	Fb(mm)
Material	N-BK7
CLV101	10.0x10.0	-12.7	6.54	2	4.3	-14
CLV102	20.0x10.0	-12.7	6.54	2	4.3	-14
CLV103	10.0x10.0	-25	12.87	2	3	-26.3
CLV104	20.0x10.0	-25	12.87	2	3	-26.3
CLV201	20.0x20.0	-50	25.73	2	4	-51.3
CLV202	20.0x20.0	-75	38.6	2	3.3	-76.3
CLV203	20.0x20.0	-100	51.47	3	4	-102
CLV204	20.0x20.0	-150	77.2	3	3.7	-152
CLV205	20.0x20.0	-200	102.93	3	3.5	-202
CLV206	20.0x20.0	-250	128.67	3	3.4	-252
CLV207	20.0x20.0	-500	257.33	3	3.2	-502
